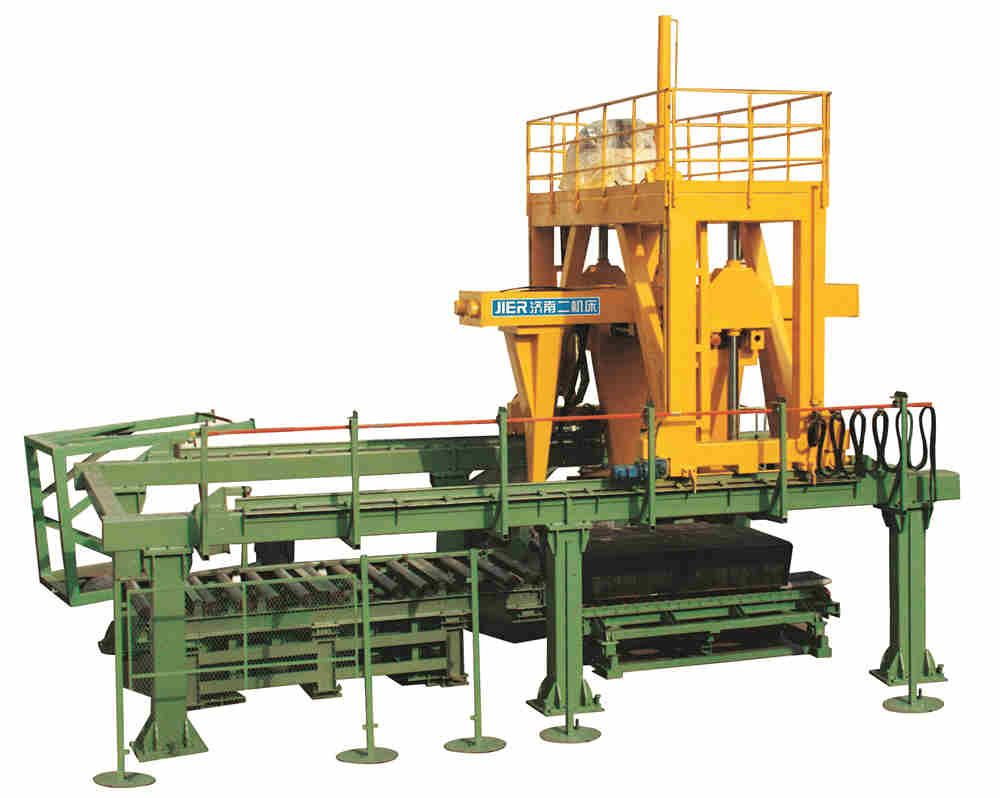

自動合箱機是為樹脂砂造型線、自動合箱專門設計的合箱裝置，主要由機架、水平移動系統、垂直升降系統、翻轉機械手、定位系統、液壓系統、電控系統等組成。工作程序為：定位系統將下砂型定位，機械手夾緊砂型后升起水平移動，將下砂型放置于浮動工作臺上；返回后將上砂型定位，機械手夾緊砂型后升起，將上砂型翻轉180度后水平移動至下砂型正上方，由定位監測系統確保上下型合箱的準確性，并由浮動工作臺來消除合箱誤差。
主要技術參數：
載荷： 3T 最大夾持寬度：1200mm
工作節拍： 5min 液壓系統壓力：16Mpa
總功率： 30kw
結構性能特點：
全液壓驅動完成夾緊、鎖緊、翻轉動作。導向缸耐磨、防塵、自潤滑。
夾持方式為四爪定位、夾緊，精度高。
所有電控系統都集中在生產線上控制，合箱機本身設有控制站，既可手動操作又可自動操作。
機械、電氣、液壓嚴密配合，將合箱誤差控制在最小范圍內。
合箱底板機動輥道設置空氣彈簧浮動系統，確保合箱精度。
承載臺面與夾持狀態上型分型面平行度≤1.0mm/m(非裝配狀態)；≤0.5mm/m(裝配狀態)。
自動合箱機附近配置按鈕站，原裝西門子PLC控制，控制柜配置模擬顯示屏，控制系統具有手動和自動兩種模式，整線控制系統能監測設備運行狀態。
配置：
油泵：日本油研 液壓閥：德國力士樂
液壓馬達：寧波 油缸：國產
